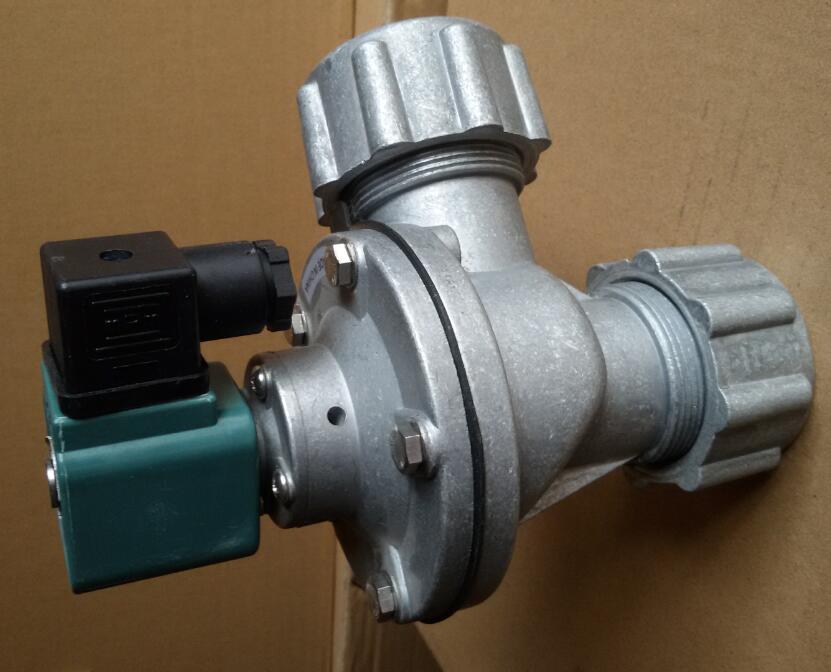

DCF-ZM型外螺纹式电磁脉冲阀

DCF-ZM型外螺纹式电磁脉冲阀选用说明

三种常用的ZM型电磁脉冲阀是一种外螺纹连接结构，是在Z型直角电磁脉冲阀基础上改进的品种。

该电磁脉冲阀具有Z型电磁脉冲阀的灵敏度高、排气量大、工作稳定等，同等的性能，同时它与XC-XBD型、XC-XBS型箱壁连接器和XC-HJD（ZM）型专用活接头配套使用，具有安装、维修方便，使用可靠的特点。

 结构特点

外螺纹式电磁脉冲阀（又称外螺纹式电磁阀，外螺纹式脉冲阀，外螺纹式阀）的进、排气口，均采用专用螺母（采用铝合金或不锈钢材质）和专用密封圈，在光滑的进、排气管外壁与阀体口端密封，结构简单、操作方便、密封可靠。脉冲阀进气口内结构与位置钢圈安装使用，可防止因惯性冲击而松动，同时可保证准确的安装位置。不锈钢螺母在长时期使用后，仍能保证拆装方便。

工作原理

 外螺纹式电磁脉冲阀由电磁先导头、膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。

 电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体迅速排出，膜片前腔的压力气体将膜片抬起，打开通道，脉冲阀进行喷吹。

外螺纹式电磁脉冲阀电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。

膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体迅速充满到后腔，使膜片关闭通道，停止喷吹。
